Čo je tepelne odolná elektrická manžeta?

Úvod: Kritický štít pre vysokoteplotné vedenie

V zložitých sieťach, ktoré poháňajú náš moderný svet, od priemyselných strojov a automobilových systémov až po špecializované spotrebiče, je elektrické vedenie životne dôležité. Toto záchranné lano je však neustále ohrozené v mnohých aplikáciách, vystavených extrémnym teplotám, abrazívnym povrchom, agresívnym chemikáliám a otvorenému ohňu. Štandardná izolácia drôtu, hoci je dostatočná pre benígne prostredie, sa môže pri takomto namáhaní rýchlo znehodnotiť, čo vedie k poruche izolácie, skratom, oblúkovým poruchám a v konečnom dôsledku ku katastrofálnym systémovým poruchám alebo požiarom. Toto je miesto, kde sa špecializuje tepelne odolná elektrická objímka sa stáva nielen doplnkom, ale aj nevyhnutnou súčasťou bezpečnosti a životnosti systému. Na rozdiel od základného špirálového obalu alebo opláštenia štandardnej triedy sú tieto návleky vyrobené z pokročilých materiálov špeciálne navrhnutých tak, aby pôsobili ako odolná ochranná bariéra. Sú navrhnuté tak, aby si zachovali svoju štrukturálnu integritu a izolačné vlastnosti v prostrediach, kde teploty môžu stúpať od niekoľkých stoviek až po viac ako tisíc stupňov Celzia. Výber vhodného puzdra je kritickým technickým rozhodnutím, ktoré vyvažuje faktory, ako je nepretržitá prevádzková teplota, flexibilita, chemická odolnosť a povinné bezpečnostné certifikácie. Pochopenie rôznych typov, materiálov a aplikácií týchto ochranných riešení je kľúčom k zaisteniu spoľahlivého výkonu a predchádzaniu nákladným prestojom alebo nebezpečným situáciám v náročných prevádzkových podmienkach.

• Zabraňuje rozpadu izolácie: Chráni primárnu izoláciu drôtu pred zmäknutím, prasknutím alebo roztavením, keď je vystavený blízkym zdrojom tepla.
• Zmierňuje oder a opotrebovanie: Pôsobí ako obetná vrstva proti vibráciám, odieraniu kovových hrán a mechanickým nárazom, pričom zachováva integritu vodiča.
• Obsahuje riziká požiaru: Mnohé vysokokvalitné návleky sú vo svojej podstate spomaľujúce horenie alebo sú samozhášavé, čím bránia plameňom šíriť sa po zväzku drôtov.

Pochopenie vašich potrieb: Kedy je tepelne odolný návlek nevyhnutný?

Identifikácia aplikácií, ktoré si vyžadujú a tepelne odolná elektrická objímka je prvým krokom k účinnej ochrane. Potreba vzniká všade tam, kde sú káble alebo hadice vedené v blízkosti komponentov, ktoré generujú značné teplo, alebo sú prítomné v prostredí s vysokou okolitou teplotou. Typickým príkladom je pod kapotou vozidla, kde je hľadanie efektívne riešenia káblových objímok automobilového priestoru motora je bežné. Tu vedú káblové zväzky nebezpečne blízko výfukových potrubí, turbodúchadiel a blokov motora, pričom čelia nielen sálavému a konvekčnému teplu, ale aj oleju, palivu a chladiacej kvapaline. Okrem automobilového priemyslu predstavujú podobné výzvy priemyselné zariadenia, ako sú oceliarne (v blízkosti pecí), závody na spracovanie potravín (v blízkosti pecí), zariadenia na výrobu energie a zváracie zariadenia. Cieľom vysokoteplotná elektrická ochrana drôtu je vytvoriť riadené tepelné prostredie okolo kábla, udržiavajúc teplotu jadrového vodiča v rámci jeho menovitých bezpečných prevádzkových limitov. To priamo predlžuje životnosť elektroinštalácie, zabraňuje nepríjemnému vypínaniu v dôsledku zlyhania izolácie a je základným aspektom funkčnej bezpečnosti pri konštrukcii strojov.

• Automobilový priemysel a doprava: Motorové priestory, snímače výfukového systému, akumulátor hybridného/elektrického vozidla a vodiče motora.

Priemyselné stroje:

Vedenie pecí a pecí, prívody motorov v ťažkých zariadeniach, ovládacie káble v zlievarniach.
• Letectvo a obrana: Elektroinštalácia v motorovom priestore, avionika v blízkosti zdrojov tepla, aplikácie vojenských vozidiel.
• Komerčné spotrebiče: Vnútorné rozvody komerčných pecí, ohrievačov a priemyselných sušičiek.

Hlboký ponor s materiálom: Skúmanie bežných typov objímok

Výkon objímky je zásadne určený jej základným materiálom. Každá materiálová skupina ponúka odlišnú rovnováhu vlastností prispôsobených rôznym výzvam v rámci oblasti vysokoteplotná elektrická ochrana drôtu .

Rukáv zo sklenených vlákien: Klasický pracant

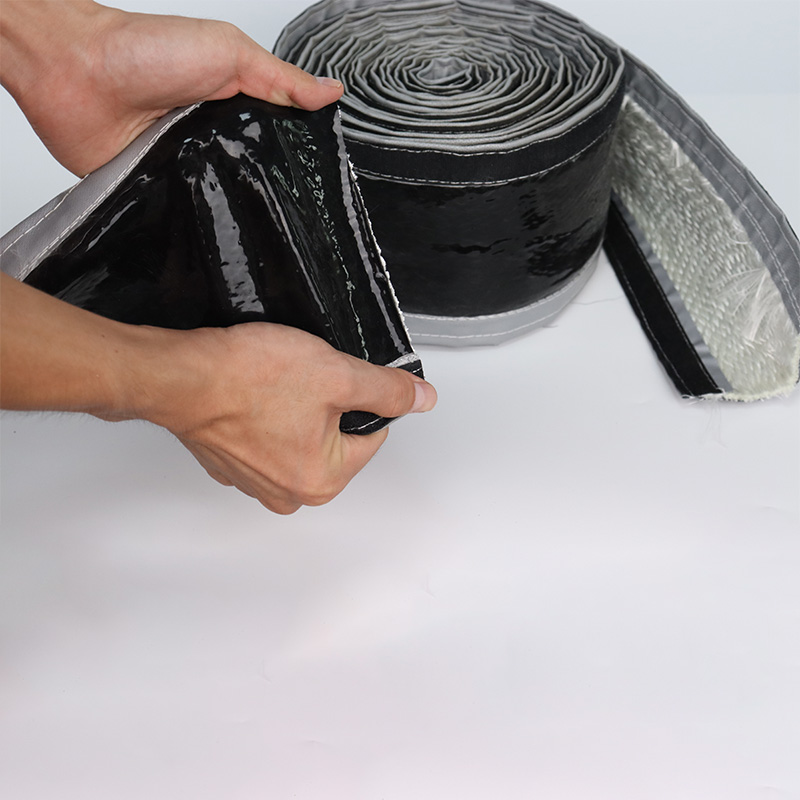

The sklolaminátové žiaruvzdorné puzdro na drôty je jedným z najuznávanejších a najdôveryhodnejších riešení pre aplikácie s extrémnymi teplotami. Je vyrobený z jemných sklenených vlákien, ktoré sú tkané do pružného rúrkového opletu. Vo svojej čistej, nepotiahnutej forme môže odolávať nepretržitým teplotám až do 540 °C (1000 °F) alebo vyšším, pričom ponúka vynikajúcu tepelnú izoláciu a prirodzenú odolnosť voči ohňu. Základná väzba však môže byť abrazívna a môže umožniť prenikanie vlhkosti. Na zvýšenie výkonu je návlek zo sklenených vlákien často impregnovaný alebo potiahnutý materiálmi ako silikón, polyuretán alebo akryl. Napríklad puzdro zo sklenených vlákien potiahnuté silikónom získava lepšiu flexibilitu, lepšiu odolnosť voči vlhkosti a mnohým chemikáliám a hladší povrch, ktorý je šetrnejší k susedným komponentom, čo z neho robí vynikajúcu voľbu pre komplexné riešenia káblových objímok automobilového priestoru motora .

• Maximálna teplotná odolnosť: Bezkonkurenčná nepretržitá tepelná tolerancia, často používaná v najextrémnejších prostrediach.
• Vynikajúca dielektrická pevnosť: Poskytuje veľmi dobrú elektrickú izoláciu aj pri vysokých teplotách.
• Rôzne nátery: Silikónový povlak dodáva environmentálne tesnenie; iné nátery môžu zvýšiť odolnosť proti oderu alebo chemikáliám.

Silikónový gumový návlek: Flexibilita a tesnenie

Silikónová gumová manžeta je lisovaná alebo vytláčaná z vysoko čistých silikónových zlúčenín. Jeho hlavnými výhodami sú výnimočná flexibilita, vysoký stupeň elasticity a vynikajúca odolnosť voči ozónu, UV žiareniu a širokému spektru chemikálií. Vytvára tesné, súvislé tesnenie okolo zväzkov drôtov a ponúka vynikajúcu ochranu proti vlhkosti, prachu a iným nečistotám. Zatiaľ čo jeho maximálna trvalá teplota (zvyčajne okolo 200 °C / 392 °F) je nižšia ako u sklolaminátu, je viac než postačujúca pre mnohé aplikácie a je cenená pre svoju ľahkú inštaláciu a trvanlivý, odolný charakter v dynamických alebo vibrujúcich prostrediach.

Správna voľba: Porovnávacia analýza

Častým bodom zmätku pri ochrane drôtov je rozlišovanie medzi rôznymi kategóriami produktov. Jasné Porovnanie teplom zmršťovacej hadičky a silikónovej manžety zdôrazňuje dve rôzne technológie s rôznymi účelmi. Teplom zmrštiteľné hadičky sú zvyčajne vyrobené z polyolefínu alebo iných termoplastov. Inštaluje sa voľne cez drôty a potom sa zahreje, čo spôsobí, že sa radiálne (a niekedy pozdĺžne) zmršťuje, aby sa vytvorilo tesné, konformné tesnenie. Jeho primárnymi funkciami sú environmentálne tesnenie, odľahčenie napätia a zväzovanie. Zatiaľ čo niektoré špeciálne tepelne zmršťovacie materiály majú dobré teplotné hodnotenie, vo všeobecnosti nie sú určené na nepretržité vystavenie vonkajším vysokým teplotám; zdroj tepla na zmršťovanie ho môže poškodiť. A tepelne odolná elektrická objímka ako silikón alebo sklolaminát je na druhej strane pasívna objímka nasunutá na kabeláž. Nevyžaduje teplo na inštaláciu a je špeciálne navrhnutý tak, aby *odolal* nepretržitému vonkajšiemu teplu a pôsobil ako tepelná bariéra. Voľba závisí od primárnej hrozby: ak je potrebné tesnenie a zväzovanie v miernom prostredí, je zmršťovanie teplom vynikajúce. Ak je potrebné chrániť pred vonkajším zdrojom tepla, je potrebné použiť špeciálne vysokoteplotné puzdro.

Normy a bezpečnosť: Dôležitosť certifikácií

V aplikáciách kritických z hľadiska bezpečnosti musia byť tvrdenia o produkte podložené nezávislým overením. Tu sa stávajú prvoradé certifikácie od celosvetovo uznávaných skúšobných laboratórií. A UL certifikovaná tepelne odolná káblová objímka bol prísne testovaný Underwriters Laboratories podľa špecifických bezpečnostných noriem, ako je UL 224 pre extrudované izolačné hadice, ktorý hodnotí samozhášavosť, dielektrickú pevnosť a tepelnú stabilitu. Medzi ďalšie kľúčové značky patrí označenie CE (označujúce zhodu s európskymi zdravotnými, bezpečnostnými a environmentálnymi normami) a súlad so smernicami RoHS (obmedzenie nebezpečných látok). Tieto certifikácie nie sú len logami; poskytujú objektívny dôkaz, že materiál bude fungovať podľa očakávania za definovaných stresových podmienok. Pre inžinierov a špecialistov na obstarávanie je špecifikácia certifikovaných komponentov základnou stratégiou na zníženie rizika. Zabezpečuje súlad s predpismi pre konečný produkt, uľahčuje schvaľovanie a, čo je najdôležitejšie, poskytuje dôveru v bezpečnosť a spoľahlivosť systému ochrany drôtu. Pri hodnotení a tepelne odolná elektrická objímka , overenie relevantných certifikácií by malo byť neobchodovateľným krokom vo výberovom procese.

• Certifikácia UL: Potvrdzuje spomaľovanie horenia (napr. test VW-1) a elektrické/tepelné vlastnosti pre severoamerický trh.
• Označenie CE: Preukazuje súlad so smernicami EÚ, ktoré sú nevyhnutné pre produkty predávané v Európe.
• Testy špecifické pre materiál: Hľadajte certifikácie súvisiace s konkrétnou hrozbou, ako je odolnosť voči oleju (napr. testy ponorenia do oleja IRM 902) pre automobilové aplikácie.
•

Aplikačné zameranie: Automobilové a priemyselné riešenia

Ochrana automobilových postrojov: Za motorovým priestorom

Túžba po efektívnosti riešenia káblových objímok automobilového priestoru motora vedie k významným inováciám. Moderné motorové priestory sú plné a horúce, pričom teploty ľahko presahujú 150 °C v blízkosti výfukových komponentov. Drôty musia byť chránené pred týmto sálavým teplom, pred odieraním o ostré panely karosérie a pred kvapalinami, ako je olej, brzdová kvapalina a kyselina z batérie. Sklolaminátová manžeta potiahnutá silikónom je tu často ideálnym kompromisom, ktorý ponúka extrémnu teplotnú odolnosť sklolaminátu s pridanou environmentálnou tesnosťou a flexibilitou silikónu. Správne puzdro zabraňuje krehkosti izolácie, únave drôtu a skratom, ktoré sú hlavnými príčinami elektrických porúch vo vozidlách. Tiež zjednodušuje montáž a zlepšuje profesionálny vzhľad a odolnosť postroja.

Priemyselná odolnosť: Zabezpečenie neprerušovanej prevádzky

V ťažkom priemysle je v stávke spoľahlivosť vysokoteplotná elektrická ochrana drôtu sú obrovské. Porucha môže viesť k zastaveniu výroby, bezpečnostným incidentom a obrovským nákladom na opravy. V oceliarni musia manžety chrániť káble pred sálavým teplom z roztaveného kovu a občasným postriekaním trosky. V chemických prevádzkach musia odolávať korozívnym výparom. Tu je robustnosť materiálu objímky testovaná na svoje hranice. Bežne sa používajú hrubostenné návleky zo sklenených vlákien s vysokou pevnosťou v ťahu, niekedy so špeciálnymi povlakmi. Dôraz je kladený na vytvorenie obetavej, odolnej bariéry, ktorá zaisťuje, že ovládacie a napájacie káble budú naďalej fungovať v tých najdrsnejších podmienkach, ktoré si možno predstaviť, pričom bude chrániť personál aj kapitálové vybavenie.

FAQ

Akú najvyššiu teplotu dokáže tepelne odolný rukáv zvládnuť?

Maximálna teplota sa výrazne líši podľa materiálu. Štandardné manžety zo silikónovej gumy zvyčajne zvládajú nepretržité teploty až do 200-230 °C (392-446 °F). Pre vyššie teploty sú potrebné návleky na báze sklenených vlákien. Bez povrchovej úpravy, s vysokou hustotou sklolaminátové žiaruvzdorné puzdro na drôty vydrží nepretržitú expozíciu až do 540 °C (1000 °F) a maximálne expozície ešte vyššie. Pre extrémne aplikácie presahujúce 1000 °C sa používajú špeciálne materiály, ako je oxid kremičitý alebo návleky z keramických vlákien. Vždy si pozrite údajový list výrobcu, kde nájdete hodnoty nepretržitej a prerušovanej teploty konkrétneho produktu, aby ste zaistili bezpečnú rezervu pre vašu aplikáciu.

Môžem použiť zmršťovacie hadičky na drôty, ktoré sa zahrievajú?

Táto otázka je ústrednou témou Porovnanie teplom zmršťovacej hadičky a silikónovej manžety . Závisí to od *zdroja* tepla. Tepelné zmrštenie je vynikajúce na izoláciu a utesnenie drôtov, ktoré samotné prenášajú prúd a vytvárajú určité vnútorné teplo, pretože sú dimenzované na určitú teplotu vodiča. Vo všeobecnosti však *nie je* vhodný na ochranu vodičov pred *externými* zdrojmi vysokej teploty, ako je motor alebo výfuk. Vonkajšie teplo môže spôsobiť, že sa tepelné zmrštenie zhorší, roztopí alebo stratí svoje tesniace vlastnosti. Pre externú tepelnú ochranu, vyhradená, pasívne inštalovaná tepelne odolná elektrická objímka vyrobené zo silikónu alebo sklolaminátu je tou správnou voľbou.

Ako si môžem vybrať medzi silikónovým a sklolaminátovým puzdrom pre moje auto?

Pre riešenia káblových objímok automobilového priestoru motora , výber závisí od konkrétneho miesta a hrozby. Pre oblasti s najvyššou teplotou (priamo na alebo v blízkosti výfukových zberačov, turbodúchadiel), a tepelne odolná manžeta zo sklenených vlákien , prednostne potiahnuté silikónom pre odolnosť voči tekutinám, je najlepšou a najbezpečnejšou voľbou vďaka svojmu vynikajúcemu teplotnému stropu. Pre oblasti s miernym teplom, ale vysokým vystavením kvapalinám, palivám a potrebe flexibility (napr. všeobecné vedenie káblových zväzkov v blízkosti palivovej koľajnice), manžeta z čistej silikónovej gumy ponúka vynikajúcu chemickú odolnosť a tesnenie. Často sa v rámci jedného motorového priestoru používa kombinácia oboch typov, aby sa optimálne vyrovnal výkon a náklady.

Prečo je certifikácia UL dôležitá pre káblovú manžetu?

A UL certifikovaná tepelne odolná káblová objímka poskytuje nezávisle overenú záruku bezpečnosti a výkonu. Značka UL znamená, že výrobok bol testovaný podľa prísnych noriem na spomaľovanie horenia (nebude ľahko šíriť požiar), elektrické izolačné vlastnosti (nespôsobí skrat) a tepelnú odolnosť (zachová si svoje vlastnosti pri svojej menovitej teplote). To je kľúčové pre súlad s elektrickými predpismi, pre získanie poistenia a pre splnenie noriem kvality a bezpečnosti požadovaných výrobcami OEM v automobilovom, leteckom a kozmickom priemysle a pri výrobe priemyselných zariadení. Používanie necertifikovaných objímok predstavuje neznáme riziko týkajúce sa ich správania pri požiari alebo poruche.
